Poste de clipsage

Glissières sur tôle de fond

Etudes mécaniques
Réalisations
Câblages
Automatismes

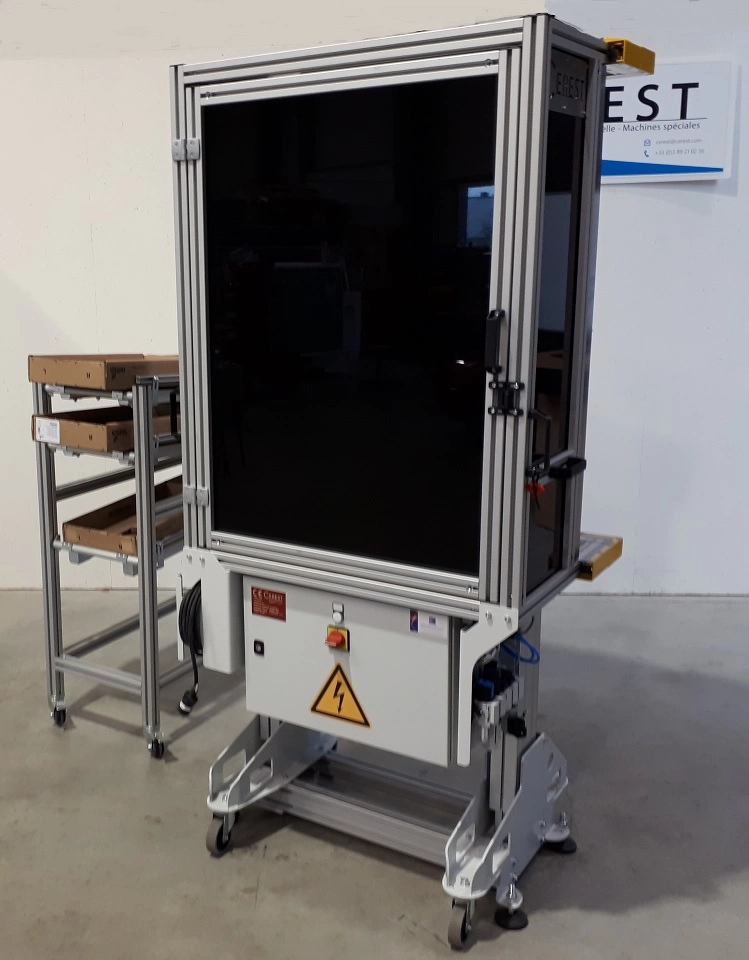

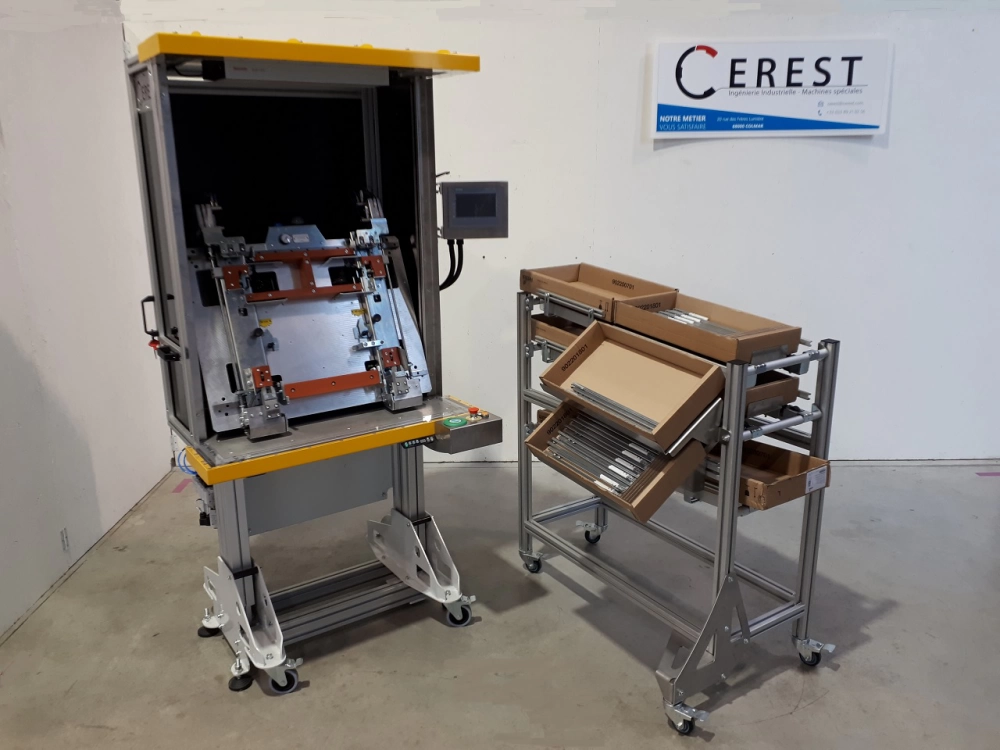

Poste d’assemblage en amont de la ligne d’assemblage de tiroirs chauffants, permettant de clipser 2 glissières sur une tôle de fond.

Il communique avec la ligne afin de valider et garantir le bon assemblage pour la suite des opérations.

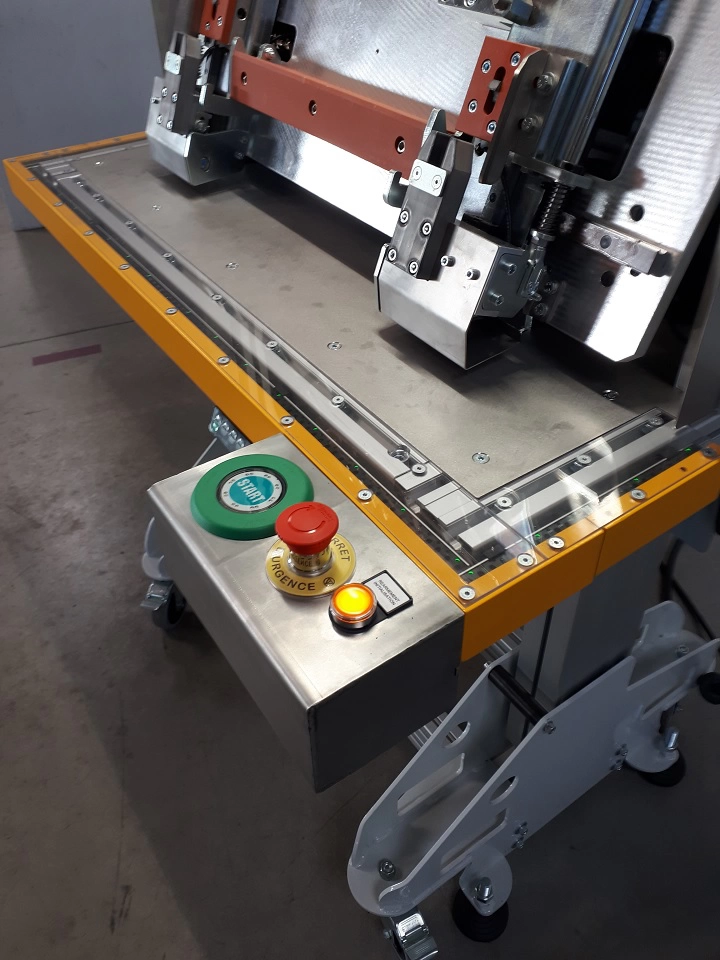

Poste ergonomique, réglable électriquement en hauteur, avec sécurisation de la zone de travail par barrières immatérielles en forme de « U » (facilite les mouvements latéraux de l’opérateur).

Possibilité de réaliser l’assemblage de 2 formats de tôle (largeur 60cm et 30 pouces). Le changement de série s’effectue en moins de 30s et sans outils.

Contrôle du bon clipsage par détection et par capteur de vision.

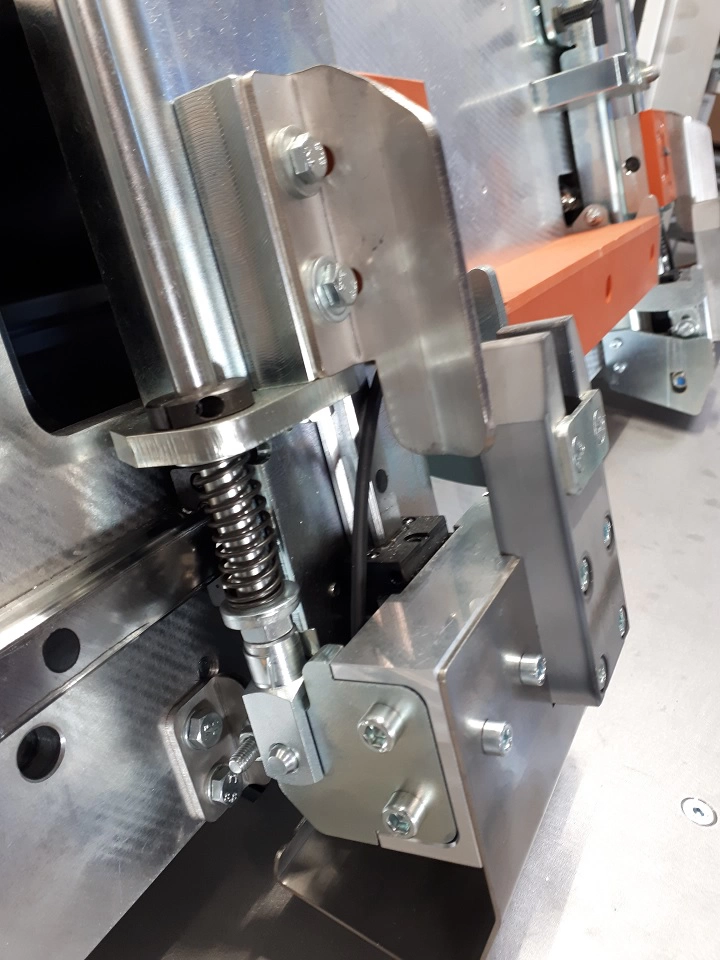

Un dispositif mécanique verrouille la position des glissières une fois le contrôle effectué.

CARACTERISTIQUES :



  • Réglage en hauteur 300mm
  • Formats de tôle : 60cm / 30 pouces
  • Hauteur 2000mm / Largeur 1025 / Profondeur : 800mm
  • Energie pneumatique : 5 bars
  • Energie électrique : 230V



Télécharger la version pdf Réf : 3472

Réalisation ajoutée le 13 juillet 2021
