Station de contrôle d’étanchéité

après soudage

Etudes mécaniques

Réalisations

Câblages

Automatismes

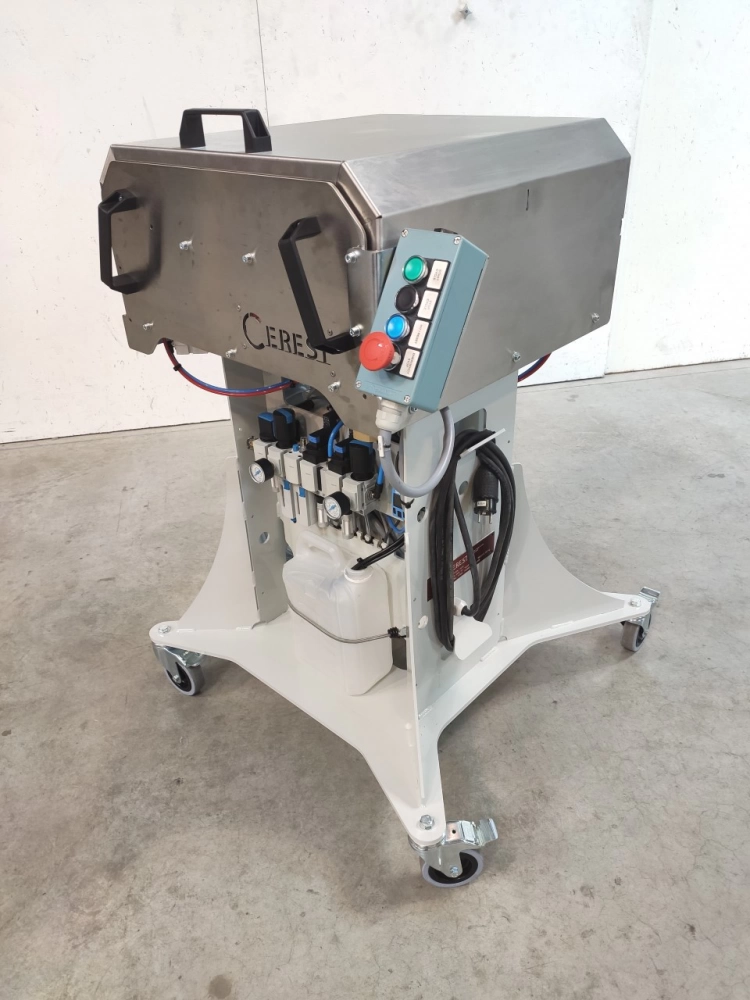

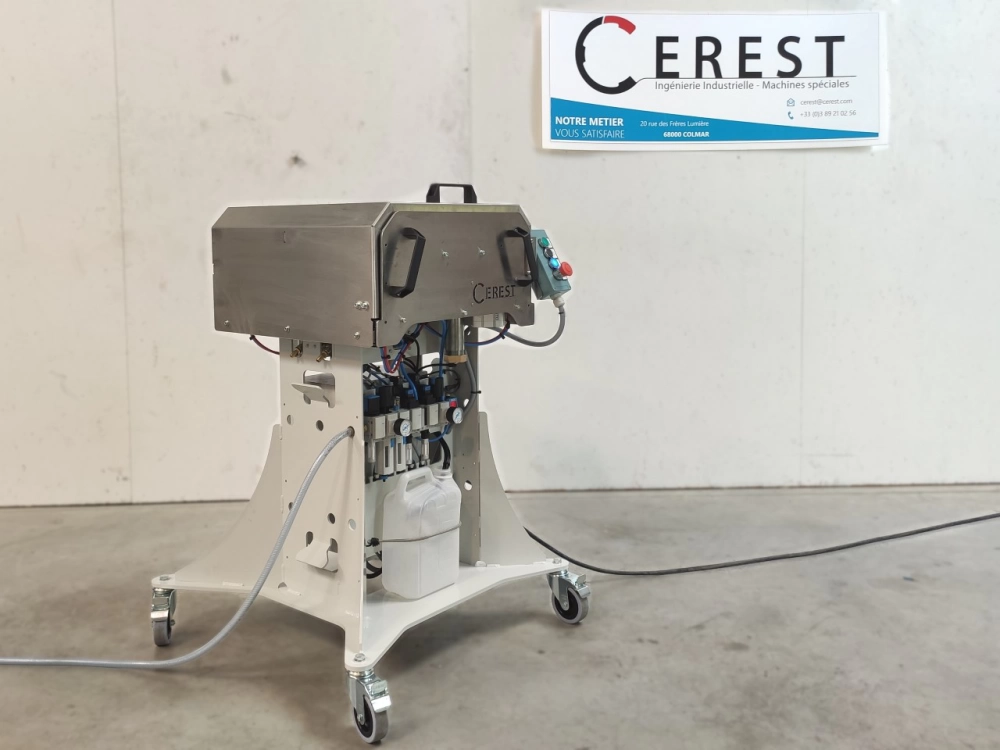

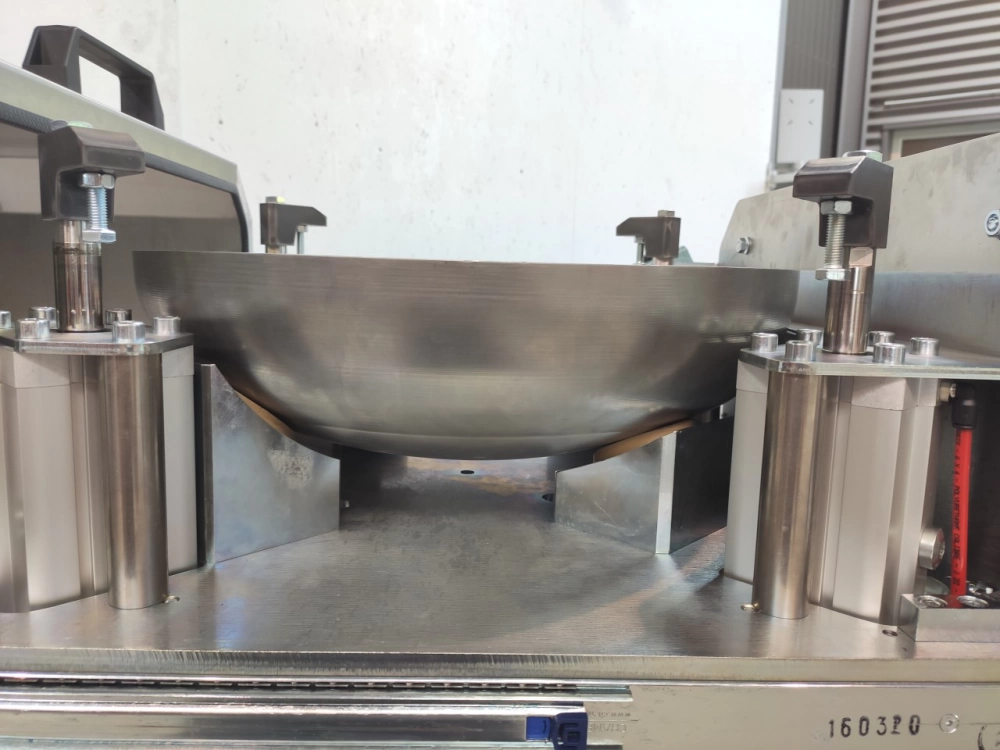

Cette station autonome permet de contrôler l’étanchéité de la soudure de tubes soudés sur un fond de cuve.

Une pression pneumatique de contrôle est appliquée au niveau de la soudure. Par pulvérisation d’eau savonneuse, l’opérateur contrôle qu’il n’y ait pas de fuite par absence de bulles.

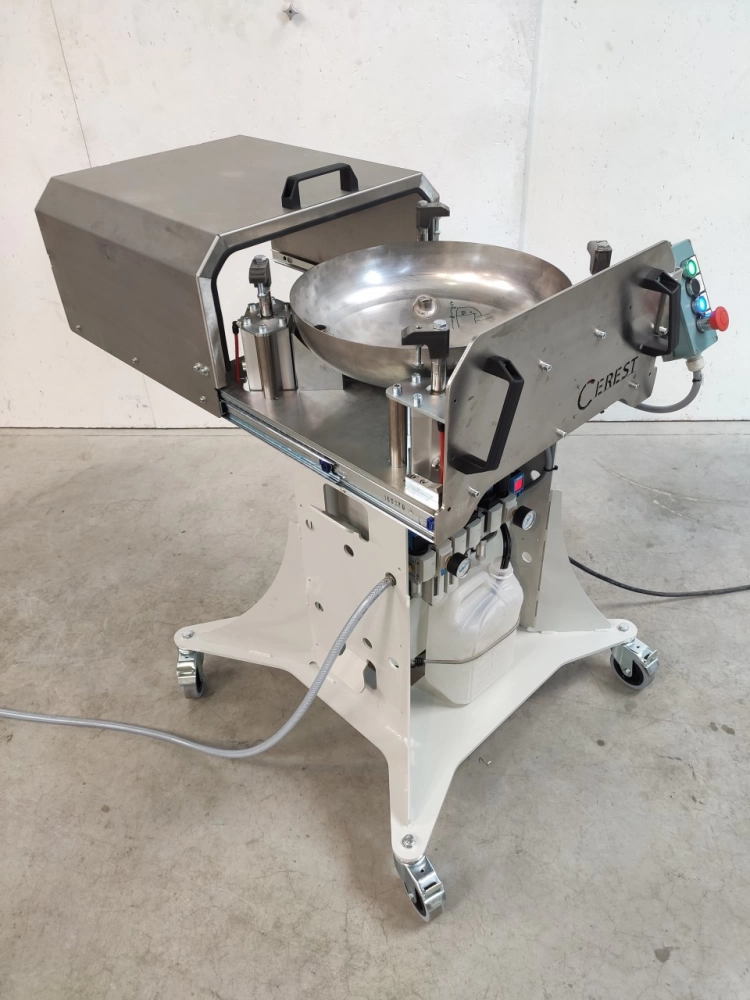

Un capot de protection verrouillé lors des mouvements dangereux permet la mise en sécurité de l’opérateur.

Les différentes opérations sont gérées par un automate SIEMENS Logo.

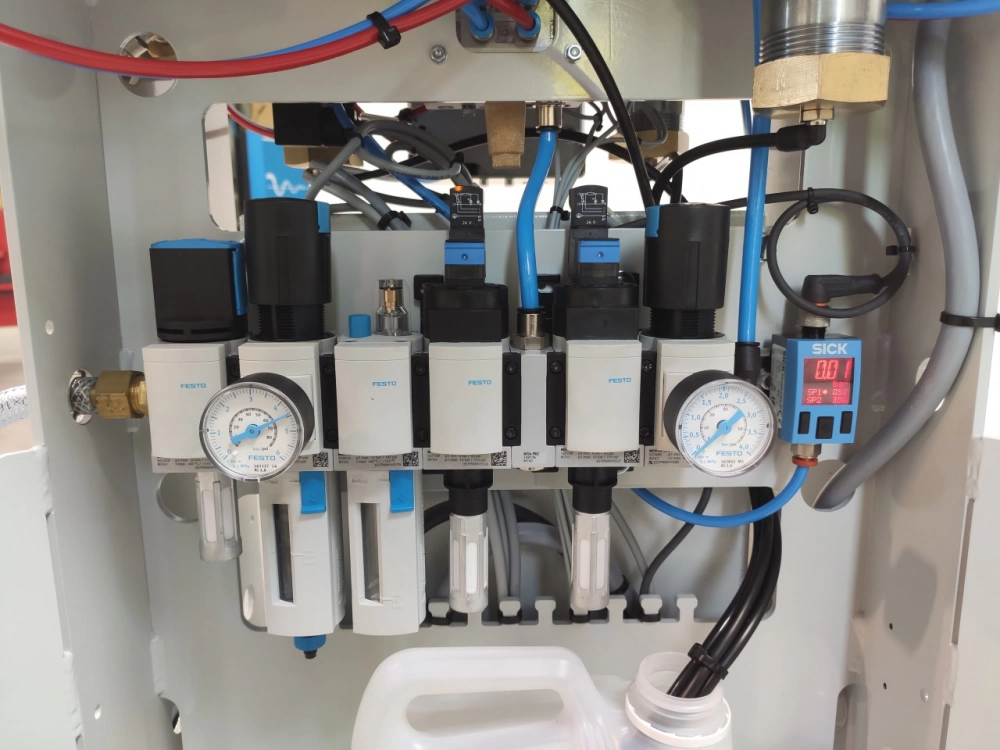

Les pressions de contrôle sont vérifiées par un pressostat double seuil. Le premier valide que la pression nécessaire est atteinte, le second autorise le débridage lorsque la pression est suffisamment faible pour ne plus être dangereuse.

Le poste est autonome et nécessite une alimentation électrique (230V) ainsi qu’une alimentation pneumatique.

CARACTERISTIQUES :
